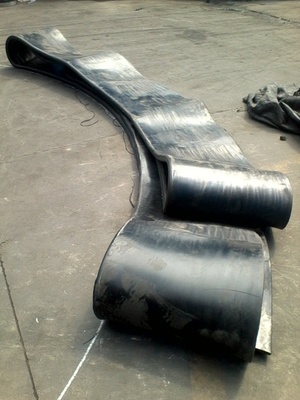

帘布橡胶板的制作：帘布橡胶板孔道周边，径向尼龙线密集排列，横向棉线稀疏排列，帘布橡胶板由模具分块压制然后连接成 整框。
帘布橡胶板基本原理：盾构出洞装置包括帘布橡胶板、圆环板、扇形翻版及相应的连接螺栓和垫圈，安装顺序为帘布橡胶板、圆形板、扇形翻版。安装完成后，圆形板通过连接螺栓迫使帘布橡胶板紧贴洞口，盾构推进过程中，帘布橡胶板随盾构外壁，形成密封止水。此时，扇形翻版翻转后会顶住帘布橡胶板，防止出现前方因水土压力过大而导致帘布橡胶板逆向翻转的情况出现；橡胶板在前方水土压力的作用下还会紧靠扇形翻版，这种密封状态是较为可靠的。
帘布橡胶板施工方法：
1、洞门防水密封施工前
， 检查材料的完好性，尤其是帘布橡胶是否完好，径向尼龙线密集排列和螺栓孔是否完好
2、安装前清理完洞口的渣土和疏通预埋钢板的孔并涂黄油。
3、将双头螺栓旋入预 埋设的井圈周边的螺母内。
4、安装帘布橡胶板及圆环板，并用薄螺母固定在井壁上。
5、将扇形翻板套在装有薄螺母的螺栓上。
6、根据盾构穿越洞圈时及始发的两个阶段，注意调整扇形钢的位置。
质量保证措施 ：
1、符合设计和规范的要求。2、焊工必须有上岗证，工前经过培训且合格。3、严格按照规范对橡胶帘布进行检查，保证帘布质量。在安装过程中，螺栓两侧加垫橡胶垫圈达到更好的密封效果。确保所有螺栓上紧，无遗漏现象。安装结束后对脚手架及时保质保量的进行恢复。4、防止安装扇形压板时损坏帘布橡胶板。5、检查盾构机头外壳表面是否有凸起物，若有凸起物需清理干净并在机头外壳表面涂上黄油，以免撕裂帘布橡胶板和利于盾构机顶入。6、橡胶帘布板的安装尺寸要在控制范围内，才有效的起到止水的效果。7、由于帘布橡胶板和扇形压板通过它与管片的密贴防止管片背注浆时的浆液外流，所以安装时螺栓必须进行二次旋紧螺栓。
